Klassische Maschinen und Werkzeuge zur Blechbearbeitung
®
Direkt von Konstrukteur
und Hersteller !
Hergestellt in Polen

Neues Stauchgerät Streckgerät  SR80,    September 2022,
Neuheit auf dem Markt



HELIOTECH Stauchgerät Streckgerät neues Modell SR80
mit Grob- und Feineinstellung.
Eine Marktneuheit unter den kompakten Blechumforwerkzeugen.



Dieses Werkzeug hat eine grobe und genaue Einstellung in Abhängigkeit von der Dicke
des verwendeten Blechs  sowie der gewünschten Verformungsgeschwindigkeit des Blechs. Stufenlos einstellbar, ziwischen sanftes oder aggressiveres  Stauchen oder Strecken  ist möglich.
Durch den integrierten Anschlag im Inneren des Körpers ist jeder Verformungsschritt - voreingestellt - identisch. Die Wiederholbarkeit bleibt erhalten, unabhängig davon, ob der Bediener den Hebel mit mehr oder weniger Aufmerksamkeit weniger oder stärker drückt.

                                                                                             Anmeldung des Design Schutzes beim Patentamt anhängig.

Original  Design 9.2022  Wieslaw Rabiasz    HELIOTECH

Ein handlicher "Traktor"  für die tägliche schwere Werkstattarbeit
(kein Spielzeug für den gelegentlichen Gebrauch)
Es ist sehr einfach, mühelos damit zu arbeiten.
Andere Mechanismus, Exzenter / Hebel.

Kapazität Stahl:
                            0,5 - 1,0 mm    (1,2 mm  nahe am Rand)
                            0,8 mm      sehr leicht !

Gauge, US-Standard-Blechstärke Nr:
                                                               25 - 19 (18 dicht am Rand)
                                                               21   ganz einfach !

Einlegetiefe: 80mm
Gewicht: ~ 11 kg

Sie kaufen im Set, was Sie auf dem ersten Foto sehen:
- 1 Körper mit Handhebel
- Stauch-box
- Streck-box
- ein Paket Einstellscheiben (grob)

Dieses neue Design wurde sorgfältig geprüft. Die Tests, die Optimierung der Prototypen, der Produktionstechnologie und Herstellung von kleinen Information-Serie, (nach dem ersten produzierten Prototyp) - dauerten etwa 1 Jahr.
Heliotech produziert seit 30 Jahren verschiedene Stauch und Streckgeräten.

Preis € 595,-  netto     (polnische MwSt., VAT  23%)
AUSVERKAUFT
                                                                                                                               Garantie 5 Jaheren.
                                                                                            Bitte besuchen Sie die Website mit den  Garantiebedingungen
...seit 1992
CBN Hartdrehen (62 HRC)
Rollenstreckmaschine kompllett klein Bild
Rollenstreckmaschine Bausatz Teilbausatz Heliotech
Rollenstreckmaschine Formrollen Rollen
Stauchgerät Streckgerät Stauch-, Stauchgeraet, Stauchgerat, Streckgeraet,
STAUCH-STRECKZANGE

GRUNDZANGE,
StSpezialanfertigung aus Duraluminium. Gewicht nur 2,1 kg   (ohne Backen)
Einlegetiefe 45 mm. Dachdecker-Anwendung als Handzange.Kapazität „Titanzink“, Stahl: 0,5 -0,8 mm. Große Übersetzung - Fingernleichte  Bedinung.                 Garantie 5 Jahre.
                                                    ORIGINALl Duraluminium Industriedesign - Wieslaw Rabiasz  HELIOTECH

€ 570,-  netto       (Preis ohne Backen)
AUSVERKAUFT                                    Gewicht: 2,7 kg       (Körper  mit Streckbacken)
STRECKWERKZEUG    Durchmesser 40 mm

Robuste Rundbacken, gelagert. Kapazität: Stahl 1,2 mm. Sehr kleiner Flachabdruck. Ganz enge Kurven lassen sich auf dem Blech formen. Einbau möglich in Heliotech-Maschinen. Auch bei anderen Geräten,  von anderen Firmen (Adapter notwendig!) - wie zum Beispiel: ECKOLD, oder die Nibbelmaschine PULLMAX,  TRUMPH.  Empfohlene Hubzahl max. 100 - 300 / Minute
.
Garantie 2 Jahren                                                  Original  Design Wieslaw Rabiasz HELIOTECH

€ 420,-  netto        (Paar, komplett)
GERINGER BESTAND    Gewicht: ~1 kg

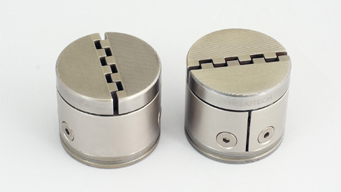

STAUCHWERKZEUG    Durchmesser 40 mm

Stauchbacken. Erste Auswahl durch Fachwerkstätten, Schulen, Seminarzentren.
Bei intensiver Nutzung sind die Teile äußerst dauerhaft. Durch einzigartiges Design
sind sehr widerstandsfähig bei mäßiger Überbelastung (z.B. durch Schüler).
Kapazität: Stahl: 1,2 mm.
          Garantie 2 Jahren.         Original  Design Wieslaw Rabiasz HELIOTECH

€ 445,-  netto       (Paar, komplett)
AUSVERKAUFT
STAUCH-STRECKMASCHINE

Stauchmaschine, Streckmaschine pneumatisch mit elektropneumatischer Steuerung.
MODELL SG2000, Einlegetiefe: 220 mm. Hubzahl: 120/min. Kapazität: Stahl 0,6 - 1,2 mm.
Sehr steifer, solider Körper aus Stahlguss.  Backen-Schnellwechselbefestigung für einfachstes Wechseln der Werkzeugeinsätze. Die Kraft lässt sich präzise einstellen.
Untere Backen sind drehbar. Alles für glatten und faltenfreien Stauchprozess.
Diese Maschinen arbeiten störungsfrei seit dem Jahre 2000 bis heute
in vielen Länden in Europa und Amerika. Echt Hochleistungsmaschinen. Alles wird in Polen hergestellt.
Elektrische und pneumatische Komponenten sind Qualitätteilen - polnische und deutsche Herstellung.
Garantie 5 Jahre
Original  Design Wieslaw Rabiasz HELIOTECH

€ 4778,-  netto         (Preis ohne Backen)           AUSVERKAUFT, neues Modell in Vorbereitung
... für anspruchsvolle Anwender. Keine Import-Spielzeuge...
       … perfekte Qualität, vernünftiger Preis …
FORMROLLEN

- Durchmesser O75 mm, Breite 75 mm
- Werkstoff -  ordentlicher, wertvoller Werkzeugstahl. Kein Federstahl  51Cr V4 50 (W. Nr. 1.8159)  ,
   kein allgemeiner Maschinenbaustahl zum Vergüten z.B.:  EN8 (C45), 42CrMo4 (EN), 1.7225 (W. Nr.),  4140 (AISI), usw. !!!
- Durchgehärtet und entlassen bis 60 - 62 HRC Rockwell (wie gute Rasiermesser, Feile !)
  Sie können bedenkenlos härtere Schweißnähte walzen! Rollenbeschädigung nicht möglich !
- Radialschlag (auf Messuhr) - bis max. 0,02 mm.          -  Formrollen mit voll Radius, ohne Flachzone.
- Lagerlochen für Leichtlauf präzision geschliffen.            - Achsedurchmesser 15 mm.
- Achse vergütet (gehärtet und entlassen)  typisch  bis 29 - 30 HRC. Resistent gegen unerwartete  Beschädigungen  während
  der Demontage und beim Zusammenbau.
- Blendend auspoliert. Unbezahlbar beim Alu Bearbeitung (wegen den hohen Härte -
ist  das  aufwendig
  und nicht einfach)                                                                                                                                               Garantie 5 Jahre
- Ordentlich verpackt und konserviert

€ 95,-  netto                                                     Gewicht: ~2 kg/Stück
AUSVERKAUFT,  der nächste ist etwa im August fertig
ROLLENSTRECKMASCHINE STANDGERÄT

Einlegetiefe: 1040 mm.  Einfache, Design.  Kapazität: Stahl 0,6 - 1,5 mm.
Gut getestet. In Anfertigung und Export zum viele L
ändern auf der ganzen Welt seit 1992. Schnellhebelmechanismus und andere Teilen (Heliotech-Design) ist seit Langen Zeit das Vorbild für andere Hersteller geworden. Bei Rollenstreckmaschine entscheiden über die Qualität in erster
Linie: Rollen und stabile Körper. Speciale Haupt dickwandige Profile. Dies ist keine Standardwandstärke, die nicht ausreichend steif wäre. Die Rollen sind die besten auf dem Weltmarkt. Die Rollen sind gehärtet, entlassen bis 60 - 62 HRC und poliert. Rollen sind aus dem Werkzeugstal gefertigt.
Körper sorgf
ältig geschweißt, sandgestrahlt und   Pulverbeschichtet in strukturblau. Rollenstreckmaschine - beliebteste Werkzeug zur Blechbearbeitung

€ 1545,-  netto       (berechnet inklusive 4  Formrollen)                                                     Garantie 5 Jahre
AUSVERKAUFT,  der nächste ist etwa im August fertig
ROLLENSTRECKMASCHINE BAUSATZ

Rollenstreckmaschine Teilbausatz
"mach das selber". Es wurde für die Kunden vorbereitet, welche etwas Geld sparen möchten. Bausatz gibt Freiheit in anderen Grosse oder ganz anderen Design. Wir kennen Kunden, welche die C-Form-Körper aus Blech
auf CNC-Plasma in der eigenen gewünschten Form ausbrennen. Die Rollen sind gehärtet,
entlassen bis 60 - 62 HRC und poliert. Rollen sind aus dem Werkzeugstal gefertigt.
Gewicht: ~  24 kg + 16 kg    (zwei Paketen)                                             Garantie 5 Jahre

€ 1075,-  netto       (Berechnet mit 4 Formrollen)
AUSVERKAUFT,  der nächste ist etwa im August fertig
SICKENMASCHINE 550 mm    wirklich steif  :-)

Sickenmaschine mit 6 Walzenpaaren und Anschlagschiene, MODELL ZR 550
, einfaches schweres Design.
Körper - CNC-Brennteil aus 30 mm Stahlplatte. Einlegetiefe: 550 mm. Achsen auf Teflon / Bronze-Buchsen gelagert. Achsdurchmesser: O25 mm. Nominalabstand zwischen den Achsen - 51 mm. Zahnrädern,
Ringe stabil zu den Achsen mit Hilfe harte Stifte ganz fest befestigt (gepresst, keine Druckschrauben!)
Unerwünscht Axialschub nicht möglich. Schneidewalzen: Werkzeugstahl, durchgehärtet und entlassen 60 - 63 HRC, geschliffen. Sickenwalzen: vergütet 29 - 30 HRC. Walzenrohlinge: ST 52-(Gewindebohren geht noch einfacher beim Endkunden) Das Set besteht aus: Schneidewalzen, Rundsickenwalzen R6, R10, Absatzwalzen, Biegewalzen (3 Stück), Walzenrohlinge (Paar, Loch fi 22H7).  Kapazität: Stahl 1,2  mm . Milde Sicken 1,5 mm ohne Problemen (natürlich mindestens 2 - 3 Durchgänge).


€ 587,-  netto       (Preis ohne Fusstand, nicht in Herstellungprogram)           Gewicht: ~  30 kg + 21 kg    (zwei Paketen)
€ 23,-  nettto        Zusätzliche Walzenrohlinge
AUSVERKAUFT                                                                                      Einfache Umbau für elektrisch angetriebene
                                                                                                                 Maschinen
günstig möglich. Sie brauchen
                                                                                                                 lediglich einen kleinen Motoreduktor 0,25 kW,
                                                                                                                 Umdrehung unten 10 pro Minute.
Mehrwertsteuer  ausweisbar
ZAHLUNGSMETHODEN:   Banküberweisung,  PayPal,   Bargeld  (beim Selbstabholung)
STAUCH und STRECKGERÄT,  STANDMODEL

MODEL SR150, Einlegetiefe 150 mm. Steife Maschine für Werkstattgebrauch. Backen Schnellwechselhallterung für einfachstes Wechseln der Werkzeugeinsätze. Exzenterantrieb - sehr leichtgängig. Backenbefestigung auf Scherenmechanismus erlaubt Zugang zu engen Profilen. Durch kleine runde Backen - Engkurvenformen - leicht möglich. Präzisionanschlag für gewünschten, konstantgleichen Druck. Arbeit ohne oder mit Fussantrieb möglich. Ohne Fußantrieb, manuell - schnell und mit Gefühl.
Mit Fußantrieb bequem mit größeren Blechteilen - etwas langsamer aber beide Hände sind frei.

Kapazität: Stahl: 0,8 - 1,2 mm.       Garantie 5 Jahre.                             Original  Design Wieslaw Rabiasz HELIOTECH

€ 1249,-
netto       (Gerät  ohne Backen)          AUSVERKAUFT, neues Modell in Vorbereitung
€ 342,-  netto  (Fußstand)
395,-  netto  (Fußantrieb)
OBERES ROLLENRAD

Technische Daten - siehe oben. Durchmesser O200 mm, Breite 75 mm, Achse 20 mm. Gewicht unten 9 kg !
Fast jeder weiß es, dass HELIOTECH die besten Rollenstreckmaschine Rollen auf dem ganzen Welt herstellt.
BEWERTUNGSKRITERIUM:
- Werkstoff - teure Werkzeugstall
- Härte, 60 - 62 HRC ,Oberfläche auspliert. Missbildung frei. Nach dem Härten CNC gedreht,
       - Größe-,  Gewichverhältnis, niedrieger Trägheitsmoment
- Präzision,  Radialschlag (auf Messuhr) - bis max. 0,02 mm.
- Preis
Sie können  keine bessere Rollen als  jene die von HELIOTECH  hergestellt werden, finden.
Egal wo - in Europa oder in Amerika. Egal, ob billiger oder teurer.
HELIOTECH exportiert in die ganze Welt (inklusive Japan und Australien).          Garantie 5 Jahre

€ 335,-  netto                                                                                                       Gewicht: ~ 9,5 kg
AUSVERKAUFT,  der nächste ist etwa im August fertig
ä  ö  ü  ß
Streckwerkzeug-Zeichnung
  Abmessungen
     Adapter-Zeichnung
  Abmessungen
Aufnahme fur schmale Formrolle
€ 60,-
netto     (+ 23%  MwSt.)      Gewicht: ~ 1,0 kg
AUSVERKAUFT,  der nächste ist etwa im August fertig
DE oberes Rollenrad fi200 256x192
Rollenstreckmaschine
Bauplan
Rollenstreckmaschine
Bauplan  Ansicht
Rollenstreckmaschine Bauplan
Shrinker-video-red-340x340
adapter Pullmax main
Video mit freundlicher Genehmigung eines niederländischen Kunden, eines Porsche-Spezialisten
Wessel Karosseriebau / Restaurierung
UNIVERSAL ADAPTER SET für Backen  Durchmesser 40 mm - MINI SET

Ein Satz Kugelverschlussadapter für schnellen Kieferwechsel.
Anwendung auf Heliotech-Maschinen sowie Pullmax Stanz und Sickenmaschine, Trumph, Eckold und anderen. In dem Set, das Sie kaufen - es ist das, was Sie auf dem ersten Bild da neben sehen. Das Kit enthält keine Backen oder Fühlerlehre in der Fotogalerie sichtbar. Der Preis beinhaltet, was auf dem ersten Foto zu sehen ist.

€ 180,-  netto
AUF LAGER
In diesem kurzen Video wird die Funktionsweise des Adapters für Sofortaustausch, Vereinfachung der Verwendung  den Werkzeuge sowie die Einrichtungen  gezeigt. Die Backen können an einer Vielzahl von Pullmax-, Trumph,  und vielen anderen Pressen montiert werden. Die empfohlene ideale Parallelitätsabweichung beträgt weniger als 0,02 mm.
Dies erhöht die Qualität der Bearbeitung (Glätte) sowie die Lebensdauer der Backen.
